Teknik Pengelasan Las karbid

Teknik Pengelasan Las karbid - Dalam las karbid ada dua teknik pengelasan yang biasa dipaka yaitu dengan arah maju atau arah kebelakang.

(1) Teknik Pengelasan Maju

Pada pengelasan maju, bahan tambah mendahului brander. Pelelehan cenderung dibagian permukaan, sehingga dampak bakar (penetrasi) tidak mendalam.

Adanya pemanasan pendahuluan mengakibatkan daerah panas menjadi lebih luas sehingga dapat menimbulkan tegangan panas yang tinggi.logam yang dilas selama proses pendinginan tidak terlindungi, sehingga jalur sambungan las yang sempurna sukar diperoleh.

Keuntungan pada teknik pengelasan maju adalah penggunaan gas yang efisien karena adanya panas pendahuluan. Teknik pengelasan maju banyak digunakan untuk mengelas baja (bukan baja paduan) dengan tebal sama atau lebih kecil dari 3 mm, pipa baja dengan tebal lebih kecil 3,5 mm, besi tuang, dan logam non fero.

Untuk logam dengan ukuran tebal, lebih besar atau sama dengan 1,5 mm, gerakan brander diayunkan/berayun. Sedangkan untuk tebal kurang dari 1,5 m gerakan ayunan semakin berkurang.

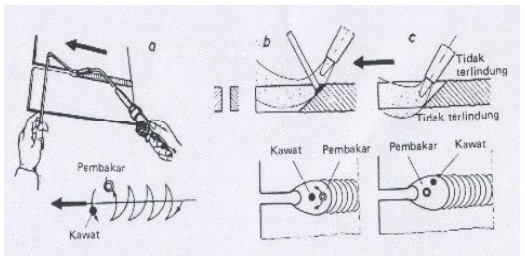

Kawat bahan tambah mendahului, brander las mengikuti.
Pelelehan bagian atas
Pengelasan keseluruhan tanpa landasan.

teknik pengelasan maju

(2) Teknik Pengelasan Mundur

Teknik pengelasan kebelakang (mundur) brander las mendahului bahan tambah. Brander dituntun lurus bergerak mundur, sedangkan bahan tambah diselamkan dalam kampuh las sambil mengadukaduk (berbentuk spiral).

Dampak bakar (penetrasi) yang terjadi cukup dalam dan logam lasan selama proses pendinginan mendapatkan perlindungan oleh gas karbid yang belum terbakar. Sehingga untuk mendapatkan hasil las yangs sempurna lebih mudah dibandingkan dengan arah pengelasan maju.

teknik pengelasan mundur

Daerah panas lebih sempit sehingga penyusutan dan timbulnya tegangan panas relatif kecil. Pada cara pengelasan ini celah kampuh sambungan las dapat diperkecil, sehingga volume kampuh las menjadi kecil. Dengan demikian penggunaan bahan tambah dapat efisien.

Kekurangan dalam pengelasan mundur ini adalah tidak adanya pemanasan pendahuluan sehingga penggunaan gas karbid menjadi lebih banyak.

Baik teknik las maju maupun mundur jika posisi benda lasan mendatar tidak begitu menyulitkan. Pada teknik pengelasan arah mundur dengan posisi diatas kepala, pinggiran jalur sambungan harus dileleh lebih awal dengan baik dan kawat disodorkan benar- benar tembus keatas.
